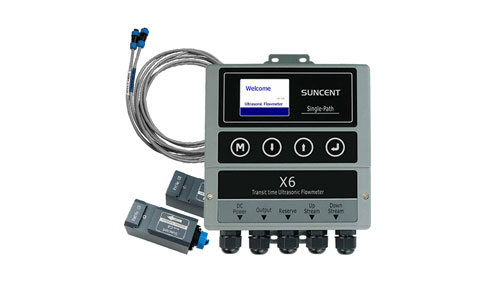

外夾式超聲波流量計是一種基于超聲波傳播時差原理測量液體流量的儀器。外夾式超聲波流量計的外夾代表一種安裝方式,主要是便攜式超聲波流量計的探頭安裝方式之一,其他安裝方式包括支架式和外綁定式等。外置超聲波流量計的可測介質包括飲用水、河水、海水、地下水冷卻水、高溫水、污水、潤滑油、化學液體等工業應用中常見的均質流體。
那么,安裝外夾式超聲波流量計需要注意什么呢?外夾式超聲波流量計的安裝主要需要注意以下幾個方面。
- 在測量管道相對陳舊的工礦區,盡量不要安裝兩個聲學層(V法)的傳感器,而要安裝一個聲學層(Z法)。通過這種安裝方法,超聲波流量計的流量傳感器發出的超聲波可以很容易地被待測流量傳感器接收,保證了超聲波流量計主機的信號強度,保證了高精度的測量值。
- 測量新管道時,當油漆或鋅通過管道時,管道表面可以先用粗紗處理,再用細紗處理,以保證超聲波流量計的流量傳感器安裝點光滑平整,超聲波流量計的流量探頭可以與被測管道外壁接觸良好。
- 當管道垂直向上運行時,如果管道中的流體從底部流向頂部,則可以測量。如果液體從上到下流動,這條管道不適合收集流量數據。
- 此外,在收集管路流量數據之前,必須測量管路外圓(用卷尺)、管壁厚度(用厚度計)和管路外壁溫度(用表面溫度計)。
- 拆除安裝段的保溫層和保護層,根據安裝位置打磨換能器壁面。避免局部凹陷、突起變平、油漆銹層拋光。
- 對于垂直布置的管路,如果采用單聲道傳輸時間計,傳感器的安裝位置應盡可能位于上游彎管的彎道平面內,以便在彎管變形后獲得更接近于平均的彎道流場。
- 超聲波流量計傳感器安裝和管壁反射必須避開接口和焊縫。
- 超聲波流量計傳感裝置處的管道內襯和刻度層不應太厚。襯里、銹層和管壁之間不得有縫隙。對于腐蝕嚴重的管道,可以用錘子敲擊管壁,抖落管壁上的銹層,保證聲波的正常傳播。但是一定要注意防止坑被打掉。
- 感測工作面與管壁之間有足夠的不含空氣和固體顆粒的聯結劑,確保良好的聯結。
掌握了基本的安裝知識后,如何選擇外夾式超聲流量計的安裝位置?設置管道時,管段的選擇對測量精度有很大影響,應盡量避免管段的干擾和渦流,否則會影響測量精度。
選擇管段時,一般應滿足以下條件:
- 避免在水泵、大功率電臺、變頻等有強磁場、振動干擾的地方安裝機器;
- 選擇均勻、緊湊、易于傳輸超聲波的管段;
- 要有足夠長的直管段,安裝點上游的直管段必須大于10D(注意:D=直徑),下游必須大于5D;
- 安裝點的上游應距水泵30天;
- 流體應該充滿管道;
- 管道周?chē)鷳?yīng)有足夠的空間供現場人員操作,地下管道應做測試井。
以上是外夾式超聲波流量計的安裝知識。作為一種常見的工業儀器,只有了解其正確安裝,才能獲得準確的測量結果。更安全的做法是直接咨詢相關廠家的技術工程師,詳細告知現場情況,確保正確選擇和使用。
