超聲波流量計如何工作

---

超聲波流量計使用聲波來確定在管道中流動的液體的速度。在無流動條件下，超聲波進入管道的頻率及其從流體中反射的頻率是相同的。在流動條件下，由于多普勒效應，反射波的頻率是不同的。當流體運動更快時，頻移線性增加。發射器處理來自發射波及其反射的信號，以確定流速。

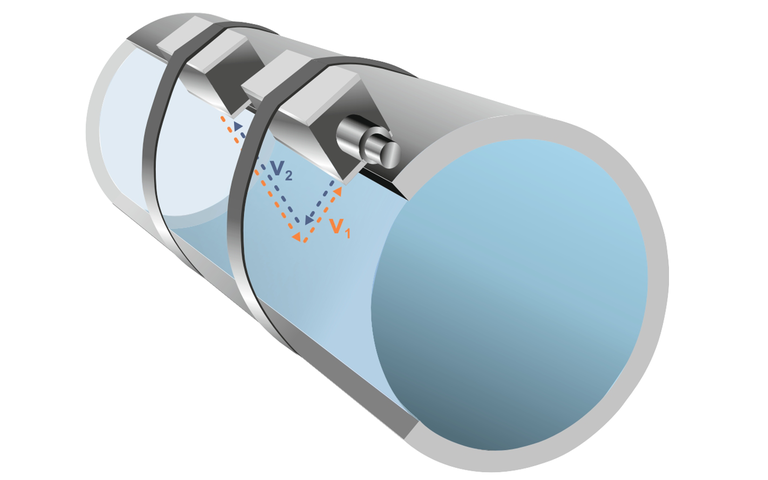

運輸時間超聲波流量計在管道的上游和下游方向上的傳感器之間發送和接收超聲波。在無流量條件下，在傳感器之間向上游和向下游移動需要花費相同的時間。在流動的條件下，上游波將比（更快）下游波傳播得更慢并且花費更多的時間。當流體運動更快時，上游時間和下游時間之間的差會增加。變送器處理上游和下游時間以確定流速。



夾鉗式超聲波流量計（外夾式超聲波流量計）

---

夾鉗式超聲波流量計是一種優秀的計量設備，可使用超聲波從管道壁的外部測量工業應用中的體積流量，而無需斷開管線。大多數流量計必須安裝在管道（直列）內部，這會花費更多時間，并且需要拆卸機械并暫停工作。

夾鉗式超聲波流量計傳感器則可安裝在管道外部，并且沒有任何接觸被測液體的部件。所以不會阻塞流量，現階段該技術已經非常成熟，鉗夾式也能測到0.5%的精度。因此可以應用于衛生，腐蝕性和研磨性液體。

臨時流量測量首選使用帶有夾鉗式傳感器的便攜式超聲波流量計，安裝方便且精度高。當管道不受影響時，例如在電力和核工業應用中，夾鉗式傳感器也是特別有用。

此外，夾鉗式傳感器可更方便的測量流量，而無需考慮結構材料，腐蝕和磨損問題，夾在管道外部而無滲透，維護成本低，高度可靠的自我診斷。

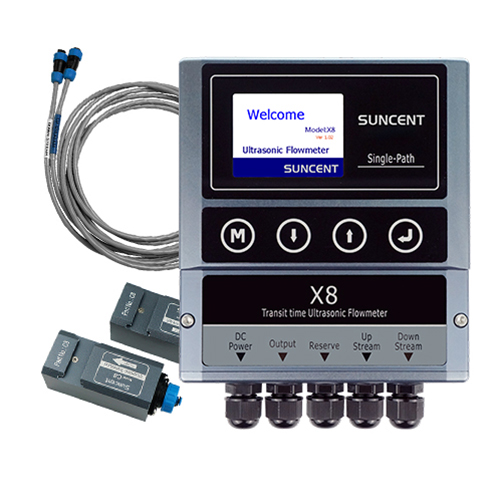

SUNCENT X8固定式夾鉗式流量計

固定式夾鉗式流量計主要?于滿管道和單?潔凈液體的應?。對于?多數?業環境中含有少量?泡或懸浮固體的液體具有很好耐受性，保證測量的穩定性。

精度相對高，安裝在固定位置。

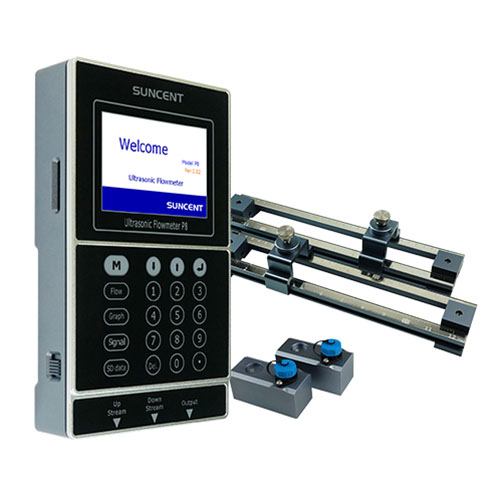

SUNCENT P8 便攜式夾鉗式流量計

便攜式夾鉗式流量計專為巡檢、非固定使用環境測試流量、能量所用的流量計。

齊全的功能配置，高精度0.5的測量精度保證，全觸控按鍵和全新操作菜單邏輯不需要記誦和參照說明書即能進行參數設置和大屏幕查看測量值。

還有全新的輕省的非常易于安裝的安裝導軌和外夾式傳感器讓您毫無壓力輕松攜帶和進行測量。

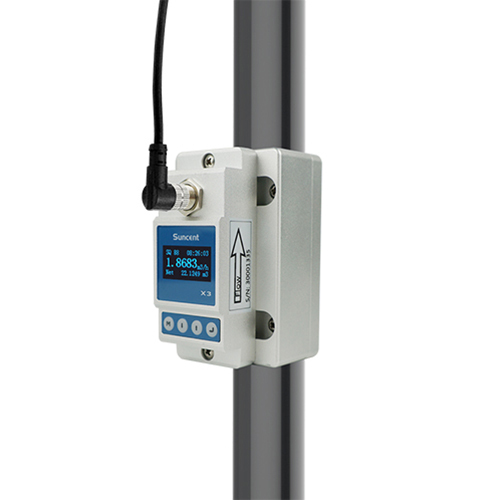

SUNCENT X3 小管用夾鉗式流量計

小管用夾鉗式流量計是設計專為DN80及以下的固定管徑的管道環境下使用的，如果采用一般通用的夾鉗式超聲波流量計會增加使用成本，

而且在很多小管道上，傳統的夾鉗式傳感器太大導致無法安裝，最終只能選擇管段式。
