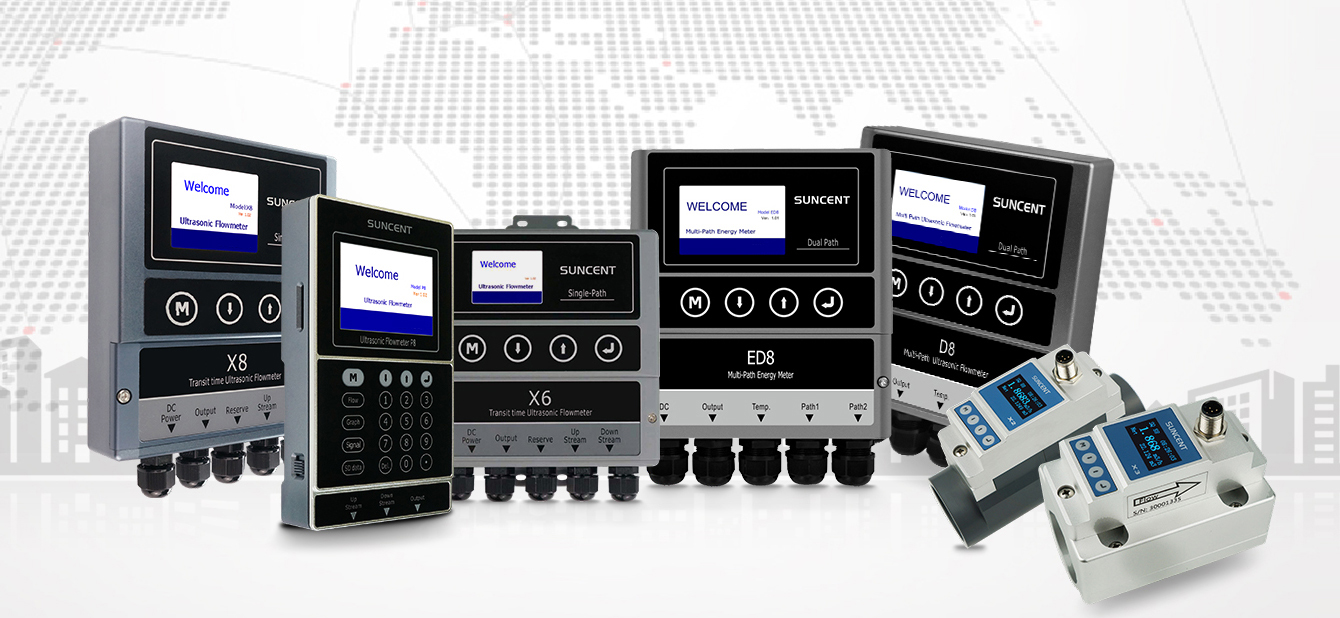

超聲波流量計根據安裝方式分為三種，夾式超聲波流量計就是其中外一種，也是安裝最方便的一種。

其他兩種分別為管段式和插入式超聲波流量計，在安裝時都會對管道進行破壞。



但！外夾式超聲波流量計不同！



外夾式超聲波流量計安裝時不受壓力影響，不需要關閉閥門來停產施工，更不會破壞管道，無需大費周章的去采購法蘭、找焊工，只需要將2只傳感器按一定要求固定在管道外部，即可測量管內流體流量數據，為工程施工節省大量時間，為企業提高經濟效益。

外夾式超聲波流量計安裝簡單之外，還有以下這些優點：

1）外夾式超聲波流量計攜帶方便、操作便捷、數據讀取直觀，便攜外夾式還可以記憶并保存讀取數據；

2）測量液體較為廣泛，包括水、海水、漿液或油、酸堿之類等均勻的液體，更能測量中水、純水等非導電液體介質，在電磁流量計無法測量的位置都能有良好的數據；

3）非接觸式測量方式，針對衛生等級高的應用場景，如：應用于衛生要求較高的藥品食品生產企業的超純水設備或者飲料生產線；

4）外夾式超聲波流量計探頭的安裝簡單，而且不同大小的探頭可檢測不同管徑的管道，在保證準確度的情況下，迅昇外夾式超聲波流量計最小可以測量9.53mm的管道，最大可以測量DN5000以上的管道；

5）外夾式超聲波流量計測量流量過程中無需破壞管道，探頭直接接觸直管段即可，無壓損，可以在已經安裝好的管再進行流量測量；

6）適合測量不同材料的管道，常見的如不銹鋼、碳鋼、鑄鐵、塑料管道等常見管道，而迅昇外夾式超聲波流量計還能測量銅管這類在行業類并不好測的管道。

7）精度可以達到±0.5%，穩定性好，重復性高。

也正是因?yàn)橥鈯A式超聲波流量計的這么多優點，如今越來越多的人選擇使用外夾式超聲波流量計。



那么，外夾式超聲波流量計使用有什么需要注意嗎？

在安裝流量計注意幾個問題，這里面包括位置的選擇、管道的處理、流量計的設置、安裝的方式等，這也是所有超聲波流量計都需要注意的事項，這些注意事項對外夾式超聲波流量計是有著至關重要的意義，能直接影響到流量計測量數據的準確度。



一、外夾式超聲波流量計安裝位置選擇

1）測量位置管道內流體方向應該是由下向上流動，這樣的位置是可以安裝超聲波流量計測量。如果管道內液體流向是自上向下的，這個位置是不適合安裝超聲波流量計測量的；

2）超聲波流量計的傳感器安裝位置的管道襯里或污垢層不能太厚，否則會影響聲音傳播速度，進而影響測量精度。襯里、銹層與管壁間不能有間隙。對于銹蝕嚴重的管道，可先處理掉表面的銹層，保證聲波正常傳播；

3）超聲波流量計的傳感器安裝處和管壁反射處必須避開接口和焊縫。同時也要避免在水泵、大功率變頻等即有強磁場和震動干擾處安裝傳感器，安裝點上游距水泵應有30D以上的距離，保證流體充滿管道。要有足夠長的直管段，安裝點上游直管段必須要大于等于10D（注：D=管段直徑），下游要大于5D。



二、外夾式超聲波流量計安裝位置管道處理

1）選好合適的位置后，要確定被測流體為什么物質，管道的材質、外徑、壁厚（用測厚儀）、內襯等數據測量，并將這些參數在超聲波流量計的系統中設定，使測量數據更加準確；

2）當遇到管道有油漆或涂層的時候，可以先用角磨機或打磨機等設備處理管道表面涂層，然后再用砂紙磨平，這樣保證超聲波流量計的流量傳感器安裝點光滑、平整，有利于探頭與管道良性接觸。



三、外夾式超聲波流量計的安裝方式和圖片示例

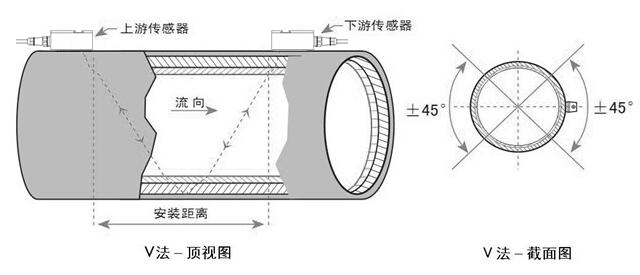

1）V法安裝

一般情況下，外夾式超聲波流量計采用V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

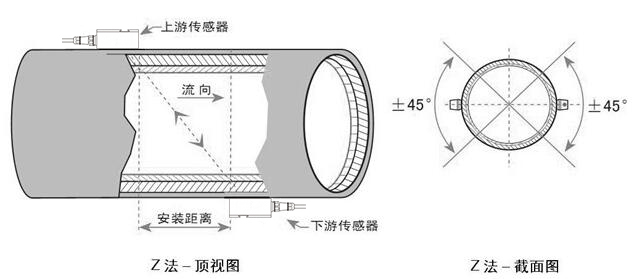

2）Z法安裝

當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰耗小。Z法安裝可測管徑范圍為100mm至6000mm?，F(xiàn)場實際安裝時，建議200mm以上的管道都要選用Z法安裝。

常用的測量方式就是以上兩種，還有一些像是W法，N法都已經很少人使用，而且在測量管道比較老舊的工況，盡量使用單聲層（Z法）方法安裝探頭，不要使用雙聲道和多聲道（V法）。單聲道更容易接收信號，不容易產生錯誤信號，能夠保證高精度測量。



四、外夾式超聲波流量計傳感器安裝距離/間距

傳感器的安裝距離是保證測量準確度的重要測量參數，為了保證找到最佳信號強度，使用移動其中一個探頭的方式找信號。但是往往找到信號，發現探頭的安裝距離又對不上。

深圳迅昇外夾式超聲波流量計在輸入管道和流體參數后，系統會計算出一個合適的傳感器間距，用戶可以根據這個間距去安裝。

在安裝傳感器時，確保傳感器工作面與管壁之間保持有足夠的耦合劑或有貼耦合貼，不能有空氣和固體顆粒，以保證耦合良好。



五、結語

外夾式超聲波流量計現場測量流量時，能否夠檢測到正確的信號，檢測是否準確，這與超聲波流量計安裝是否合適有著很大的關系。所以為了保證檢測的準確度，在使用外夾式超聲波流量計測量時一定要正確安裝。

過去外夾式超聲波流量計因?yàn)榧夹g(shù)和硬件限制，在測量精度上無法與插入式和管段式對比，經過這幾年的研發進步，迅昇外夾式超聲波流量計也能做到±0.5%級高精度、高穩定的測量。我們?yōu)榇素?fù)責，支持國家計量院出具證書！歡迎各位電話或直接點擊右下角咨詢！
